Mikä on matalan lämpötilan lietteen kuivausjärjestelmä
A matalan lämpötilan lietteen kuivausjärjestelmä on käsittelylaitteisto, joka alentaa jäteveden tai teollisuuslietteen kosteuspitoisuutta säädellyllä lämmönvaihdolla suhteellisen miedolla lämpötila-alueella, yleensä välillä 60-100 celsiusastetta, tavanomaisissa lämpökuivaus- tai polttoreiteissä käytettävän korkean lämmön sijaan. Tämän periaatteen ympärille rakennettu matalalämpötilainen lietteenkuivain voi tuoda noin 83 prosentin vesipitoisuuden sisältävän lietteen kuivaksi kakuksi, jonka kosteus on noin 10–30 prosenttia, ja vastaava tilavuus- ja painovähennys voi olla jopa 90 prosenttia.
Koska prosessi kulkee tällä alhaisemmalla lämpötila-alueella, hapettumisriski ja palovaara käsittelyn aikana vähenevät korkeassa lämpökuivaukseen verrattuna, ja käsitellyssä materiaalissa on myös taipumus havaita merkittävä lasku patogeenien aktiivisuudessa, jolloin tehokas sterilointiteho on jopa 90 prosenttia oikeissa käyttöolosuhteissa. Tämä yhdistelmä tekee matalan lämpötilan lietteen kuivausjärjestelmästä käytännöllisen vaihtoehdon kunnallisille jätevesilaitoksille ja teollisuuslaitoksille, joiden on kutistettava lietteen määrää ennen kuljetusta, hävittämistä tai uudelleenkäyttöä ilman korkean lämpötilan kuivaukseen liittyvää raskasta polttoaineen tarvetta.
Kun kuivattu tuotos saavuttaa 10–30 prosentin kosteusalueen, sitä on paljon helpompi hallita kaasunpoistoon, yhteissekoitukseen ja polttamiseen, kompostointiin tai raaka-ainesyöttöön rakennusmateriaaleihin ja muihin resurssien talteenottoreitteihin. Tämä on yksi syy, miksi teknologiasta on tullut standardi referenssikohta kunnallis- ja teollisuuslaitosten suunnittelussa lietteen vähentämisprojekteja.
Kuinka matalan lämpötilan lietteenkuivain toimii
Matalan lämpötilan lietteenkuivaimen toimintaperiaate on rakennettu suljetun ilmapiirin ympärille avoimen liekin tai suoran polton lämmönlähteen sijaan. Märkä liete levitetään eristetyn kammion sisällä olevan kuljetuspinnan poikki, lämmintä kuivaa ilmaa kierrätetään materiaalin läpi kuljettamaan kosteutta pois ja kostea ilma johdetaan sitten kosteudenpoistovaiheen läpi, jossa vesi tiivistyy ja valuu pois. Kuivattu ilma lämmitetään uudelleen ja lähetetään takaisin kammion läpi, mikä pitää energiahäviön minimissä koko syklin ajan.
Ruokinta ja tasainen jakelu
Liete tulee järjestelmään syöttösuppilon kautta ja levitetään ohuena, tasaisena kerroksena kuivauspinnalle. Tasainen jakautuminen on tärkeää, koska paksut tai epätasaiset kerrokset hidastavat kosteuden vapautumista ja luovat epäyhtenäisen tehon, joten useimmat matalan lämpötilan lietteen kuivausjärjestelmät sisältävät tasoitusmekanismin syöttökohdassa.
Matalan lämpötilan lämmönvaihtokammio
Kammion sisällä ilma lämmitetään tavoitealueelle, tavallisesti 60-100 celsiusasteeseen, ja johdetaan lietekerroksen läpi tai läpi. Alempi lämpötila vähentää mahdollisuutta pinnan kovettumiseen tai kalvon muodostumiseen lietehiukkasiin, mikä puolestaan auttaa kosteuden kulkeutumista jokaisen hiukkasen sisältä pintaa kohti koko kuivausjakson ajan.
Kosteuden haihdutus ja kondenssiveden talteenotto
Kun ilma imee kosteutta lietteestä, se ohjataan lauhdutuskierukkaan tai kosteudenpoistoyksikköön, jossa vesihöyry muuttuu takaisin nesteeksi ja valuu pois. Tämä vaihe on keskeinen prosessin tehokkuuden kannalta, koska kosteuskuormituksen talteenotolla ja saman ilmavirran lämmittämisellä vältetään jatkuvan raikkaan ulkoilman imemisen ja lämmittämisen energiakustannukset.
Kuivalietteen poisto ja jatkokäsittely
Kun liete saavuttaa tavoitekosteusvyöhykkeen, se poistetaan ruuvikuljettimen tai hihnapoistoaukon kautta jatkokäsittelyä varten, olipa kyseessä sitten kompostointi, sekoitus ja poltto tai rakennusmateriaalien tuotannon syöttö. Järjestelmästä vapautuva poistoilma kulkee tyypillisesti hajunkäsittelyvaiheen läpi ennen vapautumista.
Tyypillinen käyttölämpötila-alue lietteen kuivaamiseen
Lämpötilan valinta on yksi selkeimmistä tavoista erottaa kuivaustekniikat toisistaan. A matalan lämpötilan lietteen kuivausjärjestelmä toimii tyypillisesti 60-100 celsiusasteen alueella, kun taas pyörivät rumpulämpökuivaimet ja polttoavusteiset reitit nousevat paljon korkeammalle. Alla olevassa taulukossa ja kaaviossa on yhteenveto likimääräisistä vaihteluvälistä, joihin yleisesti viitataan verrattaessa näitä luokkia suunnittelutarkoituksiin.
| Kuivausmenetelmä | Tyypillinen lämpötila-alue | Yleinen ominaisuus |
|---|---|---|
| Matalan lämpötilan lietteen kuivausjärjestelmä | 60 °C - 100 °C | Hellävarainen, suljettu silmukka, pienempi energiankulutus |
| Hihnakuljetin kuumailmakuivaus | 120 °C - 180 °C | Kohtuullinen läpijuoksu, korkeampi ilmanvaihtonopeus |
| Pyörivä rumpu lämpökuivaus | 200 °C - 400 °C | Suuri suorituskyky, suurempi polttoaineen tarve |
| Polttoavusteinen kuivaus | 600 °C - 850 °C | Erittäin korkea lämpö, varattu tietyille jätevirroille |
Lämpötila-alueen vertailutaulukko
Havainnollistava vertailu ylempien käyttölämpötilojen välillä yleisten lietteen kuivausmenetelmäluokkien välillä
Kosteuspitoisuuden vähentäminen kuivausjakson aikana
Lopullinen kosteuspitoisuus lietteen kuivauksen jälkeen riippuu tulevan lietteen ominaisuuksista, retentioajasta ja järjestelmän kokoonpanosta, mutta matalan lämpötilan lietteen kuivausjärjestelmä on yleensä suunniteltu alentamaan lietteen kosteus noin 83 prosentista tavoitealueelle 10-30 prosenttia. Alla oleva kaavio havainnollistaa tyypillisen vaiheittaisen kosteuden vähennyskäyrän kuivausjakson aikana märkäsyötöstä kuivapurkuun.
Tyypillinen vaiheittainen kosteuspitoisuuden vähennyskuvio matalan lämpötilan lietteen kuivausjaksolla
Energiankulutus verrattuna kuivausmenetelmiin
Energiankulutus prosessoitua lietetonnia kohden on yksi käytännöllisimmistä luvuista suunniteltaessa projektibudjettia laitosten ja laitteiden mitoitusta varten. Matalan lämpötilan lietteenkuivain, joka on rakennettu suljetun ilmankierron ympärille ja monissa kokoonpanoissa lämpöpumppulietteenkuivausjärjestelmä, kuluttaa yleensä huomattavasti vähemmän energiaa tonnia kohden kuin pyörivä rumpu- tai pikakuivausmenetelmät, jotka perustuvat jatkuvaan suurten määrien raitisilman lämmittämiseen.
Likimääräinen energiankulutus kilowattitunteina prosessoitua lietetonnia kohden, näytetään vain yleiseksi vertailuksi
Lämpöpumppulietteen kuivaustekniikka selitetty
A lämpöpumppu lietteen kuivausrumpu käyttää jäähdytyssykliä suoran polttoainelämmittimen sijaan ilman lämpötilan nostamiseksi kuivauskammion sisällä. Kylmäaine imee lämpöä poistuvasta kosteasta ilmasta, puristetaan nostaakseen sen lämpötilaa edelleen ja vapauttaa sitten lämmön takaisin tulevaan kuivaan ilmavirtaan. Koska samaa energiaa käytetään uudelleen silmukassa sen sijaan, että se tuuletettaisiin ulos, tämä kokoonpano on yksi energiatietoisimmista lähestymistavoista matalan lämpötilan lietteen kuivausjärjestelmien laajemmassa kategoriassa.
Tämä suljetun silmukan lähestymistapa tukee myös johdonmukaisempaa lämpötilan säätöä, jolla on merkitystä lietevirroille, joiden koostumus vaihtelee, kuten painamisesta ja värjäyksestä, paperin valmistuksesta, galvanoinnista, kemiallisesta käsittelystä, nahan käsittelystä ja farmaseuttisista toiminnoista peräisin oleville lietevirroille. Tasainen lämpötilan säätö vähentää paikallisen ylikuumenemisen tai alikuivumisen mahdollisuutta yhdessä erässä.
Lietteen kuivaustekniikoiden vertailu
Matalan lämpötilan lietteenkuivausjärjestelmän, pyörivän rumpukuivaimen, hihnakuljettimella toimivan lämpökuivaimen tai aurinkokuivauksen väliltä valitaan yleensä useiden tekijöiden samanaikainen punnitseminen yhden mittarin sijaan. Alla olevassa tutkakaaviossa on neljä yleisesti käytettyä teknologialuokkaa, jotka koskevat energiatehokkuutta, hajunhallintaa, automaatiotasoa, jalanjäljen tehokkuutta ja kosteuden vähentämisastetta. Yleistä vertailua varten käytetään yksinkertaista asteikolla 0-10.
Yleinen vertailu viiden ulottuvuuden välillä kunkin teknologialuokan tyypillisten ominaisuuksien perusteella
Matalan lämpötilan lietteen kuivausjärjestelmän ydinkomponentit
Useimmilla järjestelmillä on yhteinen rakennuspalikoiden joukko, vaikka layout olisi mukautettu tiettyyn teollisuuslietteen kuivausjärjestelmäprojektiin. Näiden osien ymmärtäminen auttaa vertailtaessa eri toimittajien ehdotuksia tai arvioitaessa olemassa olevaa asennusta.
- Lietteen syöttö- ja tasainen jakeluyksikkö
- Eristetty matalan lämpötilan kuivauskammio
- Lämpöpumppu tai hukkalämmönvaihtomoduuli
- Ilmankierto ja kosteudenpoistojärjestelmä
- Kondenssiveden keräys- ja poistolinja
- Automaattinen ohjaus- ja valvontapaneeli
- Kuivalietteen poisto- ja kuljetusyksikkö
- Poistoilma- ja hajujen käsittelymoduuli
Alhaisen lämpötilan lietteen kuivaamisen teolliset sovellukset
An teollinen lietteen kuivausjärjestelmä matalan lämpötilan periaatteille rakennettua käytetään useilla sektoreilla, koska hellävarainen lämpöprofiili sopii monissa tapauksissa paremmin vaihtelevan koostumuksen omaavaan lieteeseen kuin korkeaan lämpöön. Alla olevassa taulukossa esitetään yleiset lietteen lähteet ja se, mikä on kullekin tärkeintä kuivauksen aikana.
| Teollisuussektori | Lietteen lähde | Kuivauksen huomioiminen |
|---|---|---|
| Kunnallinen jätevesi | Primääri- ja toissijainen käsittelyliete | Suuri volyymi, tasainen suoritusteho |
| Painatus ja värjäys | Värjää jätevesilietettä | Väriyhdisteet, hajunhallinnan merkitys |
| Paperinvalmistus | Sellu- ja paperitehtaan liete | Kuitupitoisuus, vaihteleva lähtökiintoaine |
| Galvanointi | Metallia sisältävä prosessiliete | Huolellinen käsittely ennen jatkokäyttöä |
| Kemianteollisuus | Prosessin jätevesiliete | Muuttuva koostumus, eräkuivaustarpeet |
| Nahan käsittely | Nahkatehtaiden liete | Hajunhallinta, orgaaninen kuormitus |
| Farmaseuttiset tuotteet | Biologinen ja prosessiliete | Tasainen matalan lämpötilan säätö |
Luotettavan lietteenkuivauslaitteiden valmistajan valitseminen
Vertaamalla useamman kuin yhden ehdotuksia lietteenkuivaimen valmistaja on vaivan arvoista, koska oikea sovitus riippuu lietteen ominaisuuksista tietyssä paikassa yhtä paljon kuin itse laitteista. Muutama käytännön seikka yleensä erottaa hyvin yhteensopivan ehdotuksen yleisestä.
- Insinöörikokemus sekä kunnallisista että teollisista lietetyypeistä
- Mahdollisuus mitoittaa matalalämpötilainen lietteenkuivain syöttölietteen todellisen kosteuden ja koostumuksen mukaan
- Täysi laitevalikoima vedenpoistokoneista kokonaisiin jätevedenkäsittelyjärjestelmiin
- Vertailulaitteistot useilla toimialoilla, ei yhdellä sektorilla
- Selkeä tekninen tuki konsultaatiosta suunnitteluun, rakentamiseen ja käyttöön
- Läpinäkyvä viestintä huoltotarpeista ja varaosien saatavuudesta

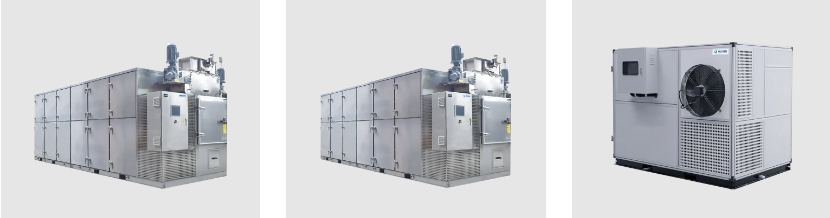

Tuotevalikoima ja mukautetut konfigurointivaihtoehdot
Koska lietteen koostumus ja olosuhteet vaihtelevat niin paljon, yksi kiinteä malli harvoin sopii jokaiseen projektiin. Matalan lämpötilan lietteen kuivausjärjestelmäkategoriassa on yleisesti saatavilla useita konfiguraatioita, joista jokainen sopii erilaisiin järjestelyihin tai lämmönlähdetilanteisiin.
Matalalämpötilainen hihnatyyppinen lietteen kuivauskone
Tässä kokoonpanossa käytetään jatkuvaa hihnakuljetinta, joka sopii tasaiseen, jatkuvaan läpimenoon, mikä tekee siitä käytännöllisen sopivuuden kunnallisiin laitoksiin ja teollisuuskohteisiin, jotka tuottavat lietettä jatkuvasti päivittäin.
Lietteen kuivauskone matalan lämpötilan hukkalämmölle
Tämä kokoonpano on rakennettu hyödyntämään primäärienergian syöttönä muista laitosprosesseista jo saatavaa hukkalämpöä, mikä voi vähentää ylimääräistä lämmityskuormitusta, joka toimipaikan on toimitettava olemassa olevien toimintojen lisäksi.
Lietteen kryogeeninen kammiokuivauskone
Tämä kammiopohjainen konfiguraatio sopii eräkäsittelyyn tai kohteisiin, joissa käytettävissä oleva jalanjälki on pienempi, tarjoten joustavuutta silloin, kun jatkuvat hihnatyyliset asettelut eivät ole käytännöllisiä.
Projekteissa, joissa on epätavalliset lietteen ominaisuudet, tilarajoitteet tai integrointivaatimukset, an OEM-lietteen kuivausjärjestelmä järjestely tai työskentely a räätälöity lietteenkuivaimen toimittaja mahdollistaa kammion koon, ilmankäsittelykapasiteetin ja ohjausasettelun säätämisen todellisten työpaikan olosuhteiden mukaan sen sijaan, että vakioyksikkö pakotettaisiin yhteensopimattomaan sovellukseen.
Huoltokäytännöt pitkän aikavälin luotettavaa toimintaa varten
Säännöllinen huolto pitää matalan lämpötilan lietteen kuivausjärjestelmän toiminnassa tarkoitetulla tehokkuudella ja auttaa välttämään suunnittelemattomia seisokkeja. Alla olevat kohdat kattavat alueet, jotka tyypillisesti vaativat säännöllisintä huomiota.
- Hihnan ja kuljettimen rutiinitarkastus kulumisen tai kohdistusvirheiden varalta
- Säännöllinen kondenssiveden tyhjennys ja suodattimen puhdistus
- Lämmönvaihtimen pintatarkastukset kalkin muodostumisen estämiseksi
- Anturin ja säätimen kalibrointitarkistukset
- Suunniteltu ilmakanavien ja poistoreitin puhdistus
- Liikkuvien mekaanisten osien voitelu laitekäsikirjan mukaan
Tietoja Qingben Environmental Technologysta
Qingben Environmental Technology (Jiangsu) Co., Ltd. on ammattimainen yritys, joka keskittyy lietteen ja jätevedenkäsittelylaitteiden valmistukseen ja huoltoon. Työ keskittyy lietteen ja jäteveden käsittelyyn liittyvään tutkimukseen ja kehitykseen, ja tuotevalikoimaan kuuluvat dekantterilietteen vedenpoistokoneet, lietteen kuivauslaitteet, täydelliset jätevedenkäsittelylaitteet, jokien ja järvien sedimentin kuivauslaitteet sekä niihin liittyvät tekniset palvelut.
Kiinalaisena matalan lämpötilan lietteenkuivainten valmistajana ja lietteenkuivauslaitteistotehtaana tarjotaan kattavaa teknistä tukea projektin konsultoinnista ja suunnittelusta rakentamiseen, käyttöön ja kunnossapitoon asti. Tavoitteena on tukea jätevedenkäsittely- ja lietteenkäsittelyprojektien onnistunutta toteutusta ja tasaista toimintaa. Lietteen matalan lämpötilan kuivauslaitteistomme kuivaavat suoraan jäteveden tai lietteen, jonka vesipitoisuus on noin 83 prosenttia, 10–30 prosentin kosteuskuivaan lieteeseen, jolloin vähennys on jopa 90 prosenttia ja tehokas sterilointi jopa 90 prosenttia, samalla kun energiankulutus pysyy alhaisena ja sekundäärinen saastuminen vältetään. Tämä tekee siitä sopivan sekä yhdyskuntalietteeseen että monenlaisiin teollisuuden lietevirtoihin, mukaan lukien painatus ja värjäys, paperinvalmistus, galvanointi, kemianteollisuus, nahka- ja lääkesovellukset.
Usein kysytyt kysymykset
| Q1. Mikä on matalan lämpötilan lietteen kuivausjärjestelmä Se on kuivauslaitteisto, joka vähentää lietteen kosteutta käyttämällä kontrolloitua matalan lämpötilan lämmönvaihtoa, tyypillisesti 60-100 celsiusastetta korkean lämpötilan lämpökäsittelyn sijaan. | Q2. Kuinka matalan lämpötilan lietteenkuivain toimii Liete syötetään suljetussa kammiossa olevalle kuljetuspinnalle, jossa lämmin, kuiva ilma kiertää jatkuvasti, kosteus tiivistyy ilmavirrasta ja ilma lämmitetään uudelleen ja kierrätetään. |
| Q3. Mitä lämpötilaa käytetään lietteen kuivaamiseen Matalalämpötilajärjestelmät toimivat yleensä 60-100 celsiusasteessa, kun taas perinteiset lämpökuivaimet voivat toimia reilusti yli 150 celsiusasteessa. | Q4. Mikä on lopullinen kosteuspitoisuus lietteen kuivauksen jälkeen Tulevan lietteen ja järjestelmän kokoonpanosta riippuen lopullinen kosteuspitoisuus on yleensä 10-30 prosenttia. |
| Q5. Onko matalalämpötilainen lietteen kuivaus energiatehokasta Koska prosessi toimii alemmassa lämpötilassa ja ottaa usein lämpöä talteen ilmavirrasta, energiankulutus prosessoitua lietetonnia kohden on tyypillisesti alhaisempi kuin korkean lämpötilan lämpökuivaus. | Q6. Voidaanko lämpöpumppuja käyttää lietteen kuivaamiseen Kyllä, lämpöpumppulietteen kuivausrumpu käyttää jäähdytyssykliä lämmön talteenottamiseen ja uudelleenkäyttöön suljetussa ilmapiirissä, mikä on yleinen energiatietoinen lähestymistapa alhaisen lämpötilan kuivaukseen. |
| Q7. Mikä on paras lietteen kuivaustekniikka Ei ole olemassa yhtä tekniikkaa, joka sopisi jokaiseen projektiin, oikea valinta riippuu lietteen ominaisuuksista, läpijuoksutarpeista, käytettävissä olevasta tilasta ja energianäkökohdista varsinaisessa paikassa. | Q8. Mitkä ovat alhaisen lämpötilan kuivauksen edut Edut ovat yleensä pienempi energiantarve, pienempi palo- ja hapettumisriski, parempi hajunhallinta ja kuivattu tuotos, joka sopii kompostointiin, yhteissekoitukseen tai rakennusmateriaalien raaka-aineena. |
